#1 Постройка торпедного катера Г-5.Скретч.м 1/100

Сообщение Boris2005 » 26 апр 2012, 11:48

Модель Г-5 я увидел первый раз году примерно в 1956-57.В ЦВММ. хорошая модель.Кто был подтвердит.С тех пор я его всегда хотел построить.Даже принимал участие в реконструкции моего друга/ДШК переделывал/.Но в своем любимом 1/100 никак не мог подступиться.Сразу останавливало то,что не мог придумать технологию на ДШК.А без них он проигрывал.Уговаривал себя сделать со ШКАСами,но у них вида никакого.И вот вдруг ребята с Украины льют их и очень прилично.Получил посылку,а там их....много.И тут сразу сработало ,что можно построить всю "мелочь" на вооружении которой стоял ДШК.Г-5.Д-3,пр 123,123-бис,123-К,МО-2,МО-4,БМО...ну я в запале и заложил.Все.Сейчас про Г-5,а ежели интересно будет могу и остальные показать.
Фотографировать поздновато опомнился.Чертежи из Армады 19.Хороший альбом.Корпус выполнял из сапели /дерево такое,не твердое/методом поперечных слоев-от шпангоута до шпангоута.Склеиваем аккуратно штуки три,потом сверлим и на клею загоняем штыри-зубочистки.И вот таким методом от миделя двигаемся в нос и в корму.Извините прозевал и выпиливание,и склейку и первичную обработку.Снимать начал уже после первой шпаклевки.Ну смотрите

Аватара пользователя

Автор темы
Boris2005
Постоялец
Постоялец
Сообщения: 91
Зарегистрирован: 16 апр 2012, 16:16
Награды: 2
Репутация: 45
Настоящее имя: Борис Волконский
Пол:: мужчина
Откуда: Akko,Israel
:
За модель корабля
Поблагодарили: 36 раз
Пол: Не указан - Не указан
Israel

#2 Re: Постройка торпедного катера Г-5.Скретч.м 1/100

Сообщение Boris2005 » 26 апр 2012, 12:01

В какой-то момент разрывая дома свои заначки я наткнулся на алюминиевую ленту с клеевой подложкой.И этот самый,ну как его,бесенок пихает под бок и говорит:а попробуй обклеить листиками.А я как раз голову ломал как показать расшивку.Ну, я и попробовал.
На следующее утро свежим глозом посмотрел,гладилкой прошелся..А что?Нормально Григорий,отлично Кинстинтин...
Аж красить жалко,так бы и оставил....

Аватара пользователя

Автор темы
Boris2005
Постоялец
Постоялец
Сообщения: 91
Зарегистрирован: 16 апр 2012, 16:16
Награды: 2
Репутация: 45
Настоящее имя: Борис Волконский
Пол:: мужчина
Откуда: Akko,Israel
:
За модель корабля
Поблагодарили: 36 раз
Пол: Не указан - Не указан
Israel

#3 Re: Постройка торпедного катера Г-5.Скретч.м 1/100

Сообщение Boris2005 » 26 апр 2012, 12:12

Но пришлось.И грунтовать,и красить...

Аватара пользователя

Автор темы
Boris2005
Постоялец
Постоялец
Сообщения: 91
Зарегистрирован: 16 апр 2012, 16:16
Награды: 2
Репутация: 45
Настоящее имя: Борис Волконский
Пол:: мужчина
Откуда: Akko,Israel
:
За модель корабля
Поблагодарили: 36 раз
Пол: Не указан - Не указан
Israel

#4 Re: Постройка торпедного катера Г-5.Скретч.м 1/100

Сообщение Boris2005 » 26 апр 2012, 12:26

Коварная штука- нонешние фотоаппараты.То что он умнее тебя уже как-то миришься.Но ведь он еще и делает что хочет,и носом тебя в косяки тыкает....То никак резкости не дает,то тебе все заливки показывает..Но уже потом,когда исправить трудновато....
Вот взял и цвет поменял.И еще зернистым сделал...Ваще,что ли.....
Это заготовки для торпед.

Аватара пользователя

Автор темы
Boris2005
Постоялец
Постоялец
Сообщения: 91
Зарегистрирован: 16 апр 2012, 16:16
Награды: 2
Репутация: 45
Настоящее имя: Борис Волконский
Пол:: мужчина
Откуда: Akko,Israel
:
За модель корабля
Поблагодарили: 36 раз
Пол: Не указан - Не указан
Israel

#5 Re: Постройка торпедного катера Г-5.Скретч.м 1/100

Сообщение Boris2005 » 26 апр 2012, 12:48

И как всегда многое остается за кадром.Сам процесс снимать и делать не получается.Нужен кто-то еще,да и тот всегда не успевает,а застывать во время операции тоже не получается.Так что только законченные процессы.
Вот они-ДШК-и линеечка там рядом
Работа не закончена.Так что ждите,выложу еще.Как только -так сразу.

Аватара пользователя

Scharnhorst
Администратор
Администратор
Сообщения: 5352
Зарегистрирован: 05 ноя 2010, 22:36
Награды: 2
Репутация: 1890
Настоящее имя: Владимир
Пол:: Мужской
Откуда: Украина, Винницкая область
:
Заслуженный авиатор. Активный форумчанин
Благодарил (а): 406 раз
Поблагодарили: 1152 раза
Пол: Мужской - Мужской
Ukraine

#6 Re: Постройка торпедного катера Г-5.Скретч.м 1/100

Сообщение Scharnhorst » 26 апр 2012, 13:39

Boris2005 писал(а):Вот взял и цвет поменял.И еще зернистым сделал...Ваще,что ли.....

Замечал такой "баг" и за своим "Олимпусом" - как только снимаешь модель, окрашенную в серый цвет или его оттенки - начинаются "чудеса"... wasko: В жизни - серое(темно-серое), на фото - синеватое или голубоватое :dash3: :dash3: Причем, вне зависимости - пластиковая модель или бумажная.... Так что фотоаппаратам в плане передачи серого и оттенков его я не очень доверяю, а вот выявлять косяки - это да, в этом любой фотоаппарат с автофокусом "профи" :lol: :-D
Boris2005, отличный фотоотчет о проделанном - подробно, по сути и качественно отснято :thumbs_up
Удачи в достройке :hi:
Моя "визитка",БТ-7 от UM

Чтобы достичь мастерства в чем-либо - надо заниматься этим каждый день...

Аватара пользователя

Марат
Ветеран форума
Сообщения: 6500
Зарегистрирован: 08 май 2011, 23:42
Награды: 12
Репутация: 2529
Настоящее имя: Марат
Пол:: Мужской
Откуда: Курск
:
Заслуженный авиатор. За собранную модель БТТ За помощь дельными советами Активный форумчанин
Благодарил (а): 9 раз
Поблагодарили: 158 раз
Пол: Не указан - Не указан
Russia

#7 Re: Постройка торпедного катера Г-5.Скретч.м 1/100

Сообщение Марат » 26 апр 2012, 14:28

Восхищаюсь Работой!


Bober
Модератор Клуба 400
Сообщения: 68
Зарегистрирован: 07 ноя 2010, 15:43
Репутация: 11
Настоящее имя: Андрей
Пол:: Мужской
Благодарил (а): 3 раза
Поблагодарили: 8 раз
Пол: Не указан - Не указан

#8 Re: Постройка торпедного катера Г-5.Скретч.м 1/100

Сообщение Bober » 28 апр 2012, 01:44

Ух!!! Просмотрел на одном вдохе! Прекрасная работа- прекрасный отчет! Огромное спасибо!
Пы. Сы. Каждый раз смотрю на "туполевские" обводы и офигеваю- бедолаги как же они на таком ужасе по морю бегали!!!

Аватара пользователя

Автор темы
Boris2005
Постоялец
Постоялец
Сообщения: 91
Зарегистрирован: 16 апр 2012, 16:16
Награды: 2
Репутация: 45
Настоящее имя: Борис Волконский
Пол:: мужчина
Откуда: Akko,Israel
:
За модель корабля
Поблагодарили: 36 раз
Пол: Не указан - Не указан
Israel

#9 Re: Постройка торпедного катера Г-5.Скретч.м 1/100

Сообщение Boris2005 » 30 апр 2012, 20:32

Всем привет.Ну у него было ограничение на погоду,бегали они не на полной скорости,это только в атаку.Но приятного конечно мало.Как-то на "Прогрессе" шли через Обское море против ветра и волны...Как в каменную стенку удар.
Ну ладно,вопрос не об этом.Г-5 я закончил.Осталось на подставку повесить.Так что продолжаю.А за одно обещал показать из чего я делаю такелаж,антенны и прочие "веревочки" в малых масштабах:от 1/100 и до 1/350.Мельче не делаю.Но на 1/400 пойдет.Изображение
Это как вы поняли торпеды.До покраски.
А дальше показываю ткань под погонялом "органза".По-моему она сейчас везде есть.Выбор цветов-глаза разбегаются,а главное помимо простых цветов очень много с нитками металлистическими:серебряными,золотыми и прочими титановыми.Стоит очень недорого,а полметра/при ширине 1,4м/ хватит вам и еще кому-нибудь.А у кого сестры,матери,жены,любовницы еще и шьют....Наверняка есть.Так вот эти ткани спокойно с краюшка разбираются на нитки.Очень тонкие.Хваленая мононить нервно курит в сторонке.Эти нитки имеют пружинистую структуру.А потому с натяжкой проблем не будет.Ну смотрите дальше
Вот такое разнообразие.Ну всякие зеленые синие желтые оранжевые красные особо нужными не считаю.
А вот нитки.

Аватара пользователя

Автор темы
Boris2005
Постоялец
Постоялец
Сообщения: 91
Зарегистрирован: 16 апр 2012, 16:16
Награды: 2
Репутация: 45
Настоящее имя: Борис Волконский
Пол:: мужчина
Откуда: Akko,Israel
:
За модель корабля
Поблагодарили: 36 раз
Пол: Не указан - Не указан
Israel

#10 Re: Постройка торпедного катера Г-5.Скретч.м 1/100

Сообщение Boris2005 » 30 апр 2012, 21:49

Продолжаю.Нитки конечно тонкие,но не нитками едиными....На антеннах есть изоляторы,на вантах талрепы,на других снастях блоки....А немасштабность /переразмеренность/ очень портит модели.Смотришь-неплохой парусник,а на снастях откормленные тараканы с мухами.....Рекомендую: берите провода в поливиниловой изоляции.Их сейчас столько.... И диаметров,и цветов.Аккуратненько деревянной плашечкой на деревянной пластиночке несколько раз прокатываете,а затем снимаете изоляцию,тоже аккуратненько.Полученную трубочку нарезаете на кусочки нужной длины и на деваете на какую нибудь тонкую/0,3 примерно/ иголочку.затем кончик нитки смазываете цеакрином,подсушиваете и скальпелем делаете косой срез,чтобы удобнее было в трубочку попадать.Снимаете заготовочку с иголки и попадаете.
Изоляторы/а это как раз они/ делались из фарфора и были белые и коричневые.Делаю оба цвета,на месте посмотрим.

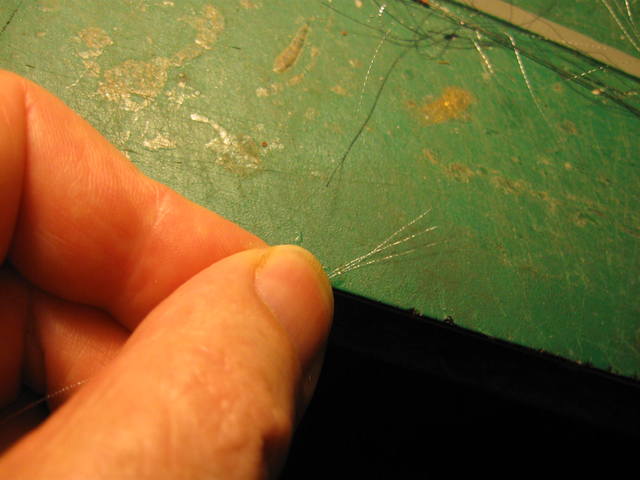

Вот чуть не забыл-каждую нитку можно разобрать еще на две или три...То есть будет еще тоньше.
Осталось подставку сообразить.

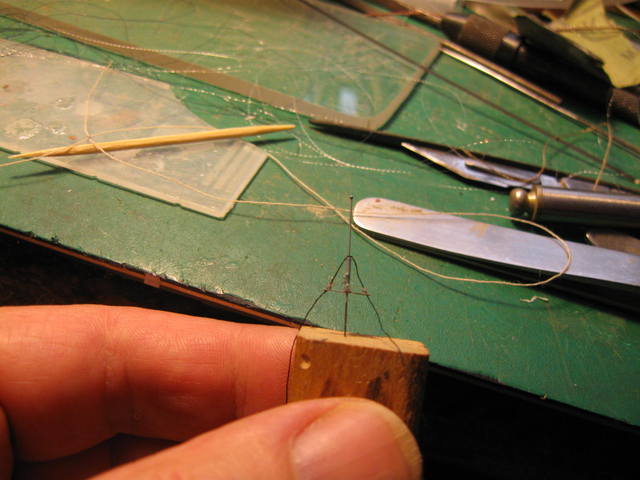

Кормовой флагшток...

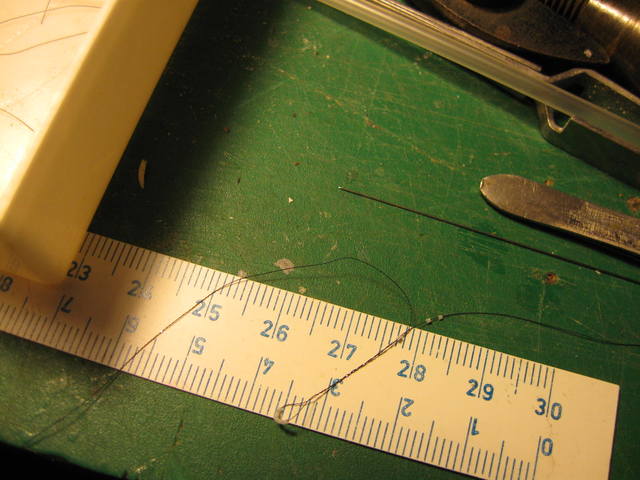

А вот для масштабности на линейке
Прикидка показала,что белые лучше.Наряднее.
Ну вот и пулеметы на место встали.

Аватара пользователя

Doctor Web
Супермодератор
Супермодератор
Сообщения: 1160
Зарегистрирован: 06 ноя 2010, 20:36
Награды: 1
Репутация: 21
Настоящее имя: Петр
Пол:: Мужской
Откуда: Украина
:
Активный форумчанин
Благодарил (а): 155 раз
Поблагодарили: 111 раз
Пол: Не указан - Не указан
Ukraine

#11 Re: Постройка торпедного катера Г-5.Скретч.м 1/100

Сообщение Doctor Web » 01 май 2012, 19:25

Мастерская работа! Красивый катер :thumbs_up :bravo: :bravo:
Сначала накажу всех подряд, а потом будем разбираться - кто, чего, зачем, откуда...

Аватара пользователя

Lev Malinovskiy
Сообщения: 1
Зарегистрирован: 01 апр 2012, 14:36
Репутация: 0
Настоящее имя: Lev Malinovskiy
Пол:: мужчина
Откуда: Таллинн
Благодарил (а): 2 раза
Пол: Не указан - Не указан

#12 Re: Постройка торпедного катера Г-5.Скретч.м 1/100

Сообщение Lev Malinovskiy » 03 май 2012, 16:16

Борис,подскажите где Вы заказывали ДШК в сотом масштабе?Собираю для постройки эсминца 7 пректа в сотке,там тоже ДШК нужны.Видел ваш дивизион москитов,это супер и мастер класс! :hi: :comando: об свою голову чтоб так научиться строить как вы ;)
Пароходы сами не тонут-их топят люди.....

Аватара пользователя

Автор темы
Boris2005
Постоялец
Постоялец
Сообщения: 91
Зарегистрирован: 16 апр 2012, 16:16
Награды: 2
Репутация: 45
Настоящее имя: Борис Волконский
Пол:: мужчина
Откуда: Akko,Israel
:
За модель корабля
Поблагодарили: 36 раз
Пол: Не указан - Не указан
Israel

#13 Re: Постройка торпедного катера Г-5.Скретч.м 1/100

Сообщение Boris2005 » 03 май 2012, 20:41

Дом бумаги http://www.homepaper.com.ua

Аватара пользователя

Scharnhorst
Администратор
Администратор
Сообщения: 5352
Зарегистрирован: 05 ноя 2010, 22:36
Награды: 2
Репутация: 1890
Настоящее имя: Владимир
Пол:: Мужской
Откуда: Украина, Винницкая область
:
Заслуженный авиатор. Активный форумчанин
Благодарил (а): 406 раз
Поблагодарили: 1152 раза
Пол: Мужской - Мужской
Ukraine

#14 Re: Постройка торпедного катера Г-5.Скретч.м 1/100

Сообщение Scharnhorst » 03 май 2012, 20:54

Boris2005 писал(а):Дом бумаги http://www.homepaper.com.ua

Если точнее - магазин издательства ;)
Моя "визитка",БТ-7 от UM

Чтобы достичь мастерства в чем-либо - надо заниматься этим каждый день...

Аватара пользователя

Автор темы
Boris2005
Постоялец
Постоялец
Сообщения: 91
Зарегистрирован: 16 апр 2012, 16:16
Награды: 2
Репутация: 45
Настоящее имя: Борис Волконский
Пол:: мужчина
Откуда: Akko,Israel
:
За модель корабля
Поблагодарили: 36 раз
Пол: Не указан - Не указан
Israel

#15 Re: Постройка торпедного катера Г-5.Скретч.м 1/100

Сообщение Boris2005 » 12 май 2012, 20:39

Апупея /это не очепятка,опупел я от него маленько/ закончилась.Сегодня я его поставил за стекло.Есть еще одна небольшая фигня,но сейчас делать не буду.
Изготовление еще одной штучки на палубу-багор,или отпорный крюк,кому как нравится.
прицел торпедный
Ну и все вот он в готовом виде
