ЭБР "Ретвизан" Российского Императорского Флота 1904г  Модель завершена

Модератор: Doctor Web

Аватара пользователя

Автор темы
saveliy
Постоялец
Постоялец
Сообщения: 368
Зарегистрирован: 11 фев 2014, 04:52
Репутация: 33
Настоящее имя: Мирослав
Пол:: мужской
Откуда: Владивосток/Могилёв-Подольский
Благодарил (а): 109 раз
Поблагодарили: 25 раз
Пол: Не указан - Не указан
Russia

#1 ЭБР "Ретвизан" Российского Императорского Флота 1904г

Сообщение saveliy » 03 мар 2015, 02:59

Предлагаю к обзору постройку ЭБР "Ретвизан" Российского Императорского Флота 1й Тихоокеанской флотилии 1904г.
Материал: Модельный пластик "Эвергрин", "Тамия" различных толщин., картон модельный для набора корпуса и различные сопутствующие материалы.
Длина модели 42 см
Масштаб 1 / 350

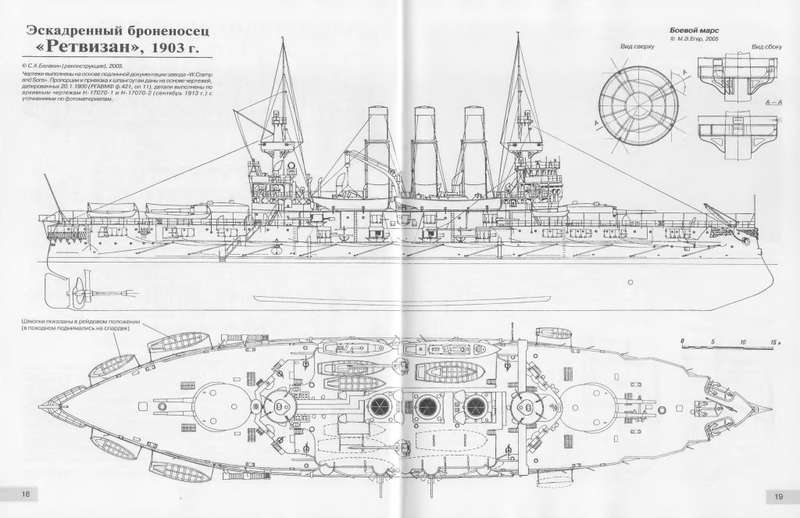

За основу взяты выкройки бумажной модели от издательства "Орёл" , книге С.А.Балакина "ЭБР Ретвизан" и многочисленным фотографиям(для сверки). Технология постройки (в частности корпуса) такая же как и при постройке "Петропавловск", однако
в процессе постройки начал использовать и различные, новые(для меня) материалы.
Постройку модели начал в ноябре 2014 г. параллельно с окончанием постройки ЭБР "Петропавловск"
На данный момент модель в процессе постройки - так что обзор активный.




...Ну так вот:

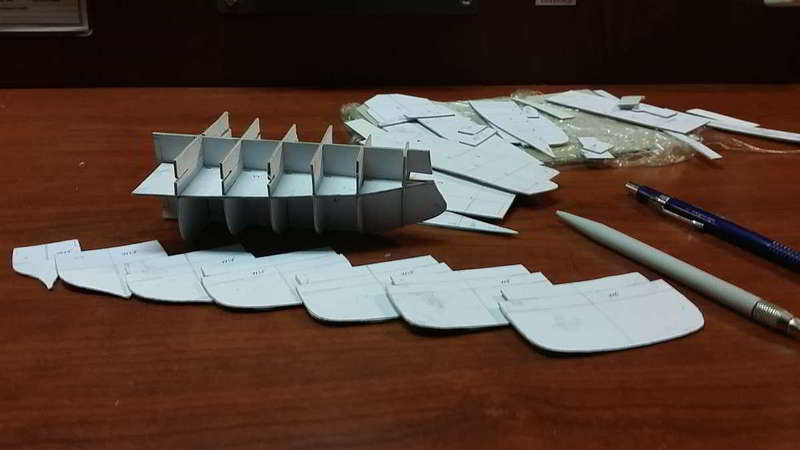

Нарезанные сухарики пошли в набор....

Собрал корпус. Сканы не очень. Если на носовых и кормовых оконечностях шпангоуты ровно вставали в прорези - то в средней части стыковка смещена где то на 0.5 см

....далее собрал корпус
- положил фальш-палубу
- вставил дейдвудные трубки заранее
- в процессе обшивка носовых, кормовых оконечностей и верхнего бортового пояса..


Аватара пользователя

jinnee
Завсегдатай
Завсегдатай
Сообщения: 889
Зарегистрирован: 01 авг 2013, 21:54
Награды: 2
Репутация: 382
Настоящее имя: Валера
Пол:: мужчина
:
За модель корабля
Благодарил (а): 184 раза
Поблагодарили: 85 раз
Пол: Мужской - Мужской
Ukraine

#2 Re: ЭБР "Ретвизан" Российского Императорского Флота 1904г

Сообщение jinnee » 03 мар 2015, 11:19

Ай молодца! Нет, чтобы отдохнуть после "Петропавловска"! Удачи в постройке!

Аватара пользователя

Николай
Завсегдатай
Завсегдатай
Сообщения: 3513
Зарегистрирован: 14 июл 2011, 16:10
Награды: 5
Репутация: 313
Настоящее имя: Николай
Пол:: Мужской
:
За модель корабля За собранную модель БТТ Активный участник ГБ №3
Благодарил (а): 130 раз
Поблагодарили: 303 раза
Пол: Не указан - Не указан
Russia

#3 Re: ЭБР "Ретвизан" Российского Императорского Флота 1904г

Сообщение Николай » 03 мар 2015, 15:19

Подписываюсь на тему в общеобразовательных целях :mail1: . Удачи :victory:
Я такой же осёл как и Вы. Сэээр !!! С уважением )))

Аватара пользователя

Scharnhorst
Администратор
Администратор
Сообщения: 5357
Зарегистрирован: 05 ноя 2010, 22:36
Награды: 2
Репутация: 1893
Настоящее имя: Владимир
Пол:: Мужской
Откуда: Украина, Винницкая область
:
Заслуженный авиатор. Активный форумчанин
Благодарил (а): 406 раз
Поблагодарили: 1152 раза
Пол: Мужской - Мужской
Ukraine

#4 Re: ЭБР "Ретвизан" Российского Императорского Флота 1904г

Сообщение Scharnhorst » 03 мар 2015, 17:06

Удачи в постройке этого красавца с американскими "корнями" (ЭБР ведь построен в США) :)
Моя "визитка",БТ-7 от UM

Чтобы достичь мастерства в чем-либо - надо заниматься этим каждый день...

Аватара пользователя

Автор темы
saveliy
Постоялец
Постоялец
Сообщения: 368
Зарегистрирован: 11 фев 2014, 04:52
Репутация: 33
Настоящее имя: Мирослав
Пол:: мужской
Откуда: Владивосток/Могилёв-Подольский
Благодарил (а): 109 раз
Поблагодарили: 25 раз
Пол: Не указан - Не указан
Russia

#5 Re: ЭБР "Ретвизан" Российского Императорского Флота 1904г

Сообщение saveliy » 04 мар 2015, 04:07

...действительно - Ретвизан был прозван Русским американцем. На момент постройки это был самый гламурный, комфортабельный и технологичный военный корабль своего времени. Строился он на верфях Чарльза Крампа, который самолично приезжал в СПБ для обсуждения и оформления контракта на постройку корабля. Конечно же не из патриотических соображений а из за того что сумма на этот проект была выделена огромная - 90 млн. руб. Сам корабль был запланирован в дополнение к уже действующей программе 1895по постройке кораблей. Программа называлась в 1898г "для нужд Дальнего Востока" - что говорит само за себя.
....ну продолжу за постройку

...делаю надстройку и круглые казематы с заранее вырезанными бойницами. Материал - корпус шариковой ручки.

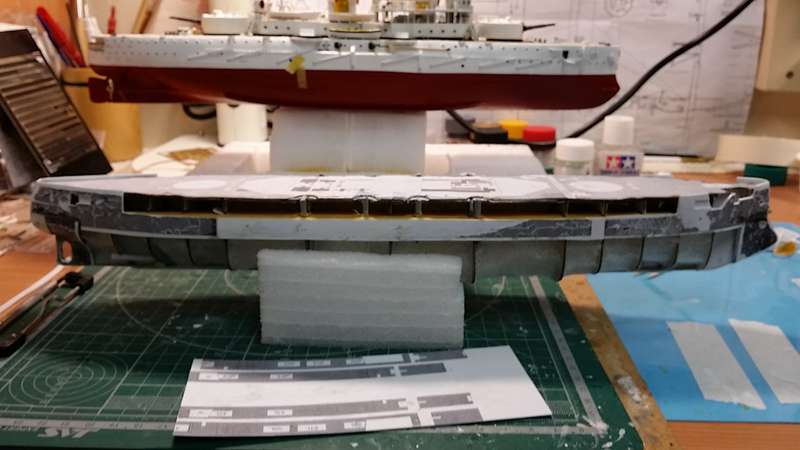

...зашпаклевал нижнюю часть корпуса. Получилось хорошо, однако когда визуально осматривал с носовой части обратил внимание что обводы корпуса прямые(как у крейсера), а по фото должны быть пузатые.
